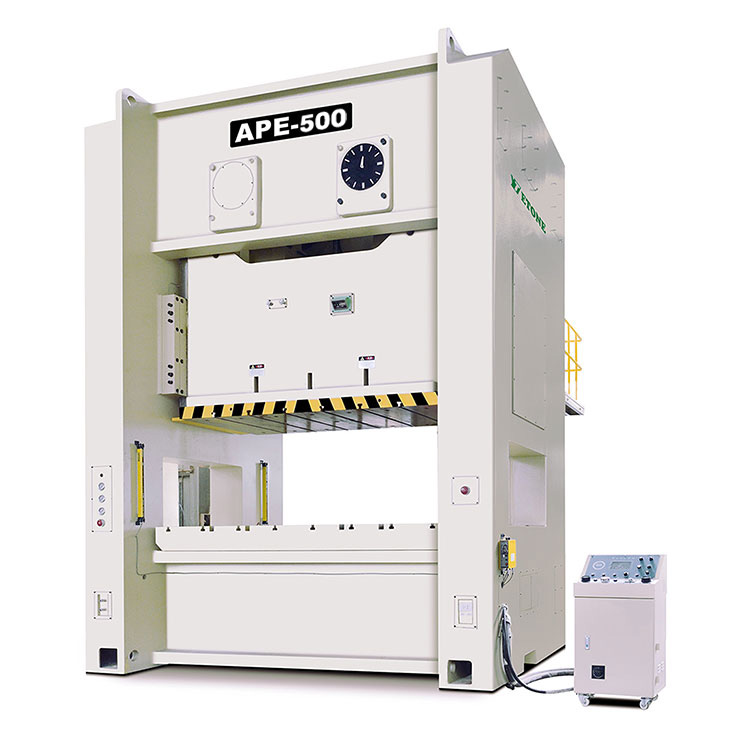

크랭크 프레스금속 형성 가공에 일반적으로 사용되는 일종의 기계식 장비입니다. 주요 구조적 특징은 다음과 같습니다.
크랭크 메커니즘 : 핵심 부분크랭크 프레스크랭크 메커니즘은 일반적으로 크랭크, 커넥팅로드 및 슬라이더로 구성됩니다. 크랭크는 커넥팅로드를 구동하여 슬라이더를 위아래로 밀어 압력 처리를 완료합니다.
신체 구조 : 동체는 일반적으로 주철 또는 스틸 플레이트 용접 구조를 채택하며, 이는 충격 하중 및 압력을 견딜 수있는 강성이 높고 작동 안정성과 정확성을 보장합니다.
슬라이더 : 슬라이더는 프레스의 중요한 작업 부분으로, 왕복 운동을 위아래로 달성하는 데 사용됩니다. 압력 출력을위한 크랭크 메커니즘에 연결되어 있습니다. 슬라이더의 디자인은 강도와 정확성을 보장해야합니다.
크랭크 샤프트 및 커넥팅로드 시스템 : 크랭크 샤프트는 회전을 통해 커넥팅로드로 전원을 전송하여 슬라이더의 위쪽 및 아래 이동을 형성합니다. 크랭크 샤프트의 모양과 회전 각도는 슬라이더의 움직임 궤적과 속도를 결정합니다. 커넥팅로드는 크랭크 샤프트의 회전 운동을 슬라이더의 선형 운동으로 변환하는 데 사용됩니다.
작동 테이블 : 작동 테이블은 공작물을 배치하는 데 사용되는 프레스의 일부입니다. 일반적으로 가공 중에 공작물의 안정성과 정확성을 보장하기 위해 공작물을 고정하기 위해 고정물 또는 곰팡이가 장착되어 있습니다.
압력 조절 시스템 :크랭크 프레스일반적으로 다른 처리 요구 사항에 따라 압력을 조정할 수있는 압력 조절 시스템이 장착되어 있습니다. 이것은 처리 품질을 보장하는 데 매우 중요합니다.
플라이휠 : 플라이휠은 에너지를 저장하고 방출하고 작동 중에 크랭크 프레스의 안정성을 유지하며 부하 변화로 인한 속도 변동을 피하는 데 사용됩니다.
윤활 시스템 : 크랭크 메커니즘과 슬라이더 사이의 마찰로 인해 크랭크 프레스에는 일반적으로 마모를 줄이고 장기 안정적인 작동을 보장하기 위해 윤활 시스템이 장착되어 있습니다.
안전 보호 장치 : 크랭크 프레스에는 일반적으로 운영자의 안전을 보장하기 위해 보호 덮개, 안전 도어, 압력 과부하 보호 등과 같은 여러 안전 보호 장치가 장착되어 있습니다.
요약하면크랭크 프레스회전 운동을 크랭크 메커니즘을 통해 슬라이더의 선형 왕복 운동으로 변환하고, 구조 설계는 효율적인 금속 형성 작업을 달성하기 위해 강성, 정밀도 및 안전에 중점을 둡니다.
