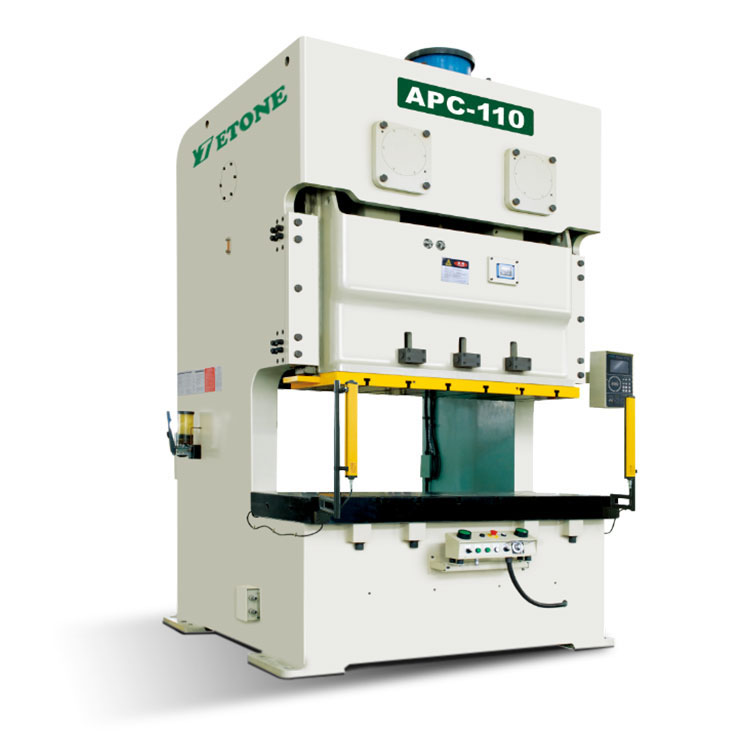

더블 크랭크 스탬핑 펀치 프레스금속 스탬핑 및 형성에 일반적으로 사용되는 일종의 장비입니다. 작동 원리는 기계적 전송 시스템을 기반으로하며, 스탬핑, 형성 및 기타 작업에 사용되는 크랭크 메커니즘을 통해 회전 운동을 충격 힘으로 변환합니다.
작동 원리더블 크랭크 스탬핑 펀치 프레스:
크랭크 메커니즘의 기능 : Double Crank Punch Press의 핵심 부분은 서로 연결된 두 개의 크랭크입니다. 모터가 스핀들을 회전시킬 때 외부 크랭크는 내부 크랭크를 구동하여 크랭크 샤프트와 커넥팅로드를 이동하고 내부 크랭크가 펀치에 연결되어 있으며 펀치는 공작물에 압력 을가합니다.
크랭크 모션 변환 : 모터는 회전 운동을 외부 크랭크로 전달하고 외부 크랭크의 움직임은 내부 크랭크를 구동하여 원형 움직임을 만듭니다. 내부 크랭크의 움직임을 통해 펀치는 선형 왕복 운동, 즉 위아래 임팩트 동작을 생성하고 마침내 금속 시트의 스탬핑 작업을 완료합니다.
충격 힘 효과 : 크랭크의 기하학적 모양을 설계함으로써 펀치의 스트로크, 속도 및 힘을 조정할 수 있습니다. 작업 과정에서 펀치는 공작물에 특정 압력을 가하여 금속 시트를 필요한 모양이나 크기로 펀칭합니다.
스탬핑 과정 : 상단 다이와 하단 다이는 각각 펀치 프레스의 상단과 하단에 고정되어 있으며 공작물은 하단 다이에 배치됩니다.
크랭크 메커니즘이 시작되면 펀치가 아래쪽으로 움직이고 공작물을 눌러 다이를 통해 원하는 제품을 형성합니다.
펀칭이 완료되면 펀치가 올라가고 상단 다이는 하단 다이에서 분리되어 완제품을 꺼내고 다음 펀칭 작업을 수행하는 데 편리합니다.
주요 기능 :
고효율 : 이중 크랭크의 모션 설계를 통해 펀치 프레스는 대량의 충격력을 생성 할 수 있으며, 이는 대량 생산에 적합합니다.
큰 펀칭 힘 : 이중 크랭크 메커니즘의 전송 모드로 인해 큰 작업 압력을 제공 할 수 있으며, 이는 두꺼운 플레이트 또는 고 강성 재료의 펀칭에 적합합니다.
부드러운 작동 : 더블 크랭크 펀치 프레스는 비교적 매끄럽게 작동하여 기계식 마모를 줄이고 장비의 수명을 높일 수 있습니다.
일반적으로더블 크랭크 스탬핑 펀치 프레스주로 금속 가공의 스탬핑, 형성 및 기타 공정에 적합한 크랭크 메커니즘을 통해 회전 운동을 크랭크 메커니즘을 통해 충격력으로 변환합니다.
