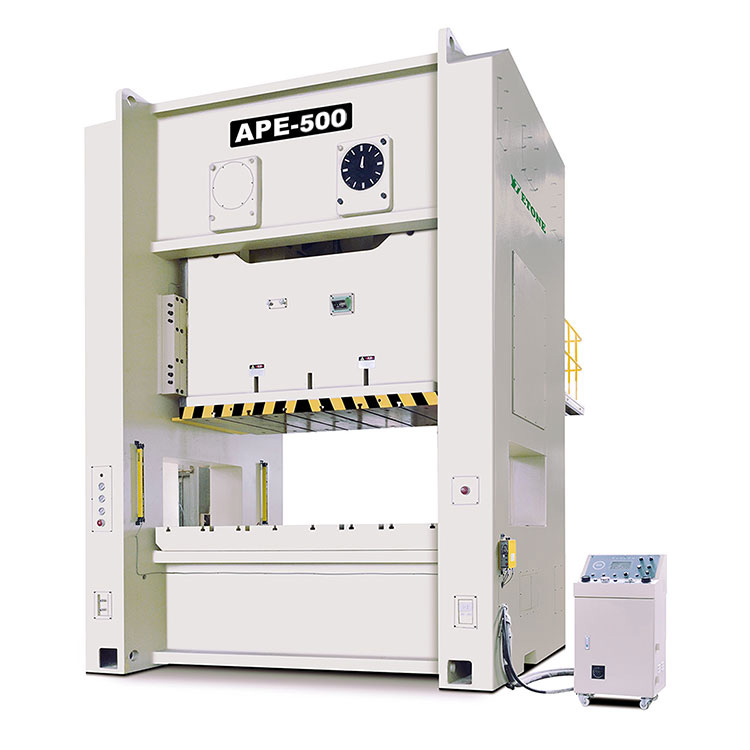

크랭크 프레스금속 형성, 스탬핑, 전단, 다이 캐스팅 및 기타 공정에 널리 사용되는 일반적인 기계식 프레스입니다. 그것의 작동 원리는 크랭크 연결로드 메커니즘의 기계적 움직임에 기초하며, 이는 크랭크의 회전 운동을 통해 선형 왕복 압력 움직임으로 변환된다.
크랭크 프레스의 기본 작업 원칙 :
크랭크의 회전 : 주행 공급원크랭크 프레스일반적으로 전기 모터 또는 내연 기관입니다. 모터는 크랭크가 기어 및 벨트와 같은 변속기 시스템을 통해 회전하도록합니다.
크랭크 및 커넥팅로드 변속기 : 크랭크는 커넥팅로드에 연결되어 있으며 크랭크의 회전은 커넥팅로드를 통해 슬라이더로 전송됩니다. 커넥팅로드는 크랭크의 회전 이동을 슬라이더의 상향 및 아래의 왕복 운동으로 변환합니다. 이 과정에서 크랭크의 움직임은 원형 운동이며 슬라이더의 움직임은 선형 운동입니다.
슬라이더 움직임 : 크랭크는 커넥팅로드를 움직여 움직이기 때문에 슬라이더가 수직 방향으로 위아래로 이동하도록 밀어냅니다. 슬라이더가 아래쪽으로 움직이면 큰 충격 힘이 생성 되며이 충격력은 프레스, 스탬핑 또는 작업에 사용됩니다.
작업 스트로크 : 크랭크 프레스의 최상위 중심은 슬라이더의 가장 높은 위치이며, 하단 데드 센터는 슬라이더의 가장 낮은 위치입니다. 스탬핑 작업 중에 슬라이더는 상단 데드 센터에서 하단 데드 센터로 이동 한 다음 상단 데드 센터로 돌아와서 완전한 작업주기를 형성합니다.
압력 및 충격 힘의 전달 : 압력크랭크 프레스크랭크 및 커넥팅로드 메커니즘에 의해 워크 벤치의 금형 또는 공작물로 전달되어 공작물에 강한 압력을 가하여 스탬핑, 전단, 굽힘 및 형성과 같은 공정 작업을 완료합니다.
주요 구성 요소 및 기능 :
크랭크 : 일반적으로 전기 모터 또는 기타 구동 소스에 연결된 회전 전력을 제공합니다.
커넥팅로드 : 크랭크의 회전 운동을 슬라이더의 선형 왕복 운동으로 변환합니다.
슬라이더 : 공작물에 직접 연락하여 스탬핑, 형성 및 기타 작업을 완료합니다.
베이스 및 워크 벤치 : 전체 프레스를 지원하고 공작물을 수정하여 안정적인 작동 플랫폼을 제공합니다.
펀치 앤 다이 : 슬라이더와 워크 벤치에 설치되어 처리 작업을 직접 수행하십시오.
요약 :크랭크 프레스주로 크랭크에 의존하여 커넥팅로드를 회전으로 구동하며 슬라이더의 위아래 선형 동작으로 변환됩니다. 이 동작은 다른 처리 작업을 완료하기 위해 공작물에 압력을 가하는 데 사용됩니다. 이 장점은 강한 압력을 제공 할 수 있고 다양한 스탬핑 및 형성 공정에 적합하다는 것입니다.
