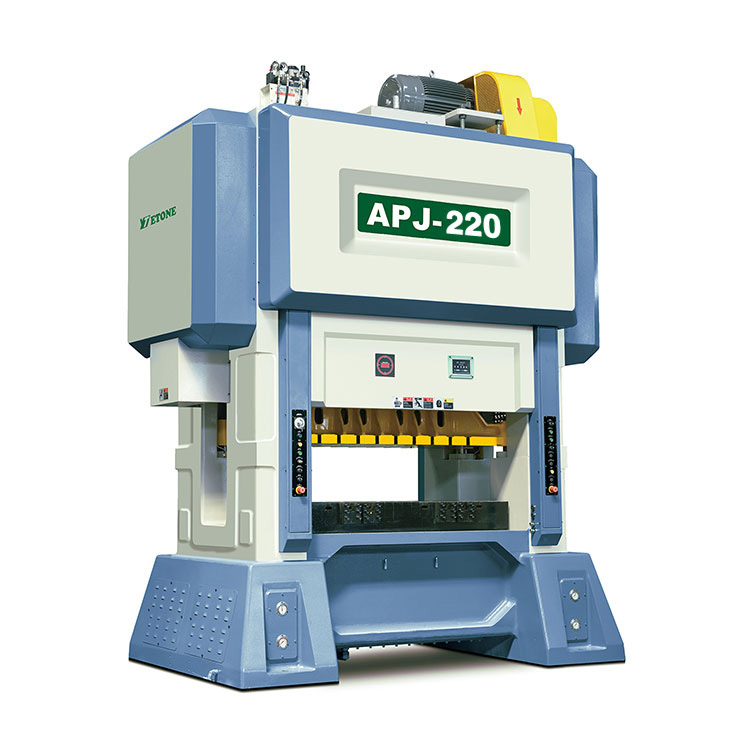

라미네이션 파워 프레스
라미네이션 파워 프레스, 전기 모터의 라미네이트 로터 및 스테이터용으로 설계된 고속 라미네이션 프레스. 그것은 고속, 고정밀, 변속 기어 유형이며 다른 이송 피치에 대해 캠 인덱싱 롤러 이송이 제공됩니다.
유압으로 사전 응력을 받는 로드 구조 아래에서 완전히 응력이 제거된 주철 프레임은 고속 라미네이팅 정밀도와 강성을 보장합니다.
2. 제품 매개변수
효율성 및 신속성 - 수동 스탬핑 속도에 비해 작업자 1명이 3번의 펀치(가장 기본적인 것)를 볼 수 있습니다. 깔끔함과 아름다움 - 자동 다이 라미네이팅 제품은 수동 라미네이션에 비해 깔끔하고 미려합니다.
|
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
|
선박 |
톤 |
220 |
300 |
350 |
400 |
450 |
|
여행하다 |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
|
분당 스트로크 수 |
오후 |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
낮은 테이블 크기 |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
블랭킹 홀 |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
슬라이딩 블록 영역 |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
다이 높이 조정 스트로크 |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
다이 높이 조절 모터 |
크 |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
피딩 라인 높이 |
mm |
200土50 |
210土50 |
210å £«50 |
220土50 |
270土50 |
|
메인 모터 |
크 |
45 |
55 |
55 |
75 |
75 |
3. 기계 표준 액세서리
1 윤활 시스템: 크랭크 샤프트 센터에서 고압 오일을 적용합니다. ¼ˆ일본 SHOWA)
2 PLC 제어 시스템: 절단 신호 제공
3 베어링: NSK 일본
4 오일 분무기: SMC Japan
5 공기 스위치 및 접촉기: Schnede France
6 오일 씰: NOK 일본
7 자동 균형 시스템 설계
8 전자식 슬라이드 조절 시스템
9 T-모바일 수술대
10 유압 슬라이드 잠금 장치
11 재료 끝 감지기
12 인버터:
13 전기 클러치 밸브
14 클러치 구조: (OMPI 이탈리아)
15 릴레이: 옴론
16 각도 및 속도 표시: TOYO
17 에어 프레셔 조인트: ARK Korea
18 크랭크축: SNCM8, 연삭 가이드: AKS Japan
19 램/슬라이더 마이크로 인칭 위치에서 자동 열 밸런싱
20 미스피드 감지기
21 기계 운송이 포함된 도구 상자 1
4. 표준 액세서리:
1 고속 기어 피더
2 더블 랙 언코일러
3 S 루프가 있는 스트레이트너
4 자동 오일 장치가 죽습니다.
5 자동 전원 다이 라이프 시스템:
6 다이 암 시스템: 2 개
7 방진 시스템
8 슈트 컨트롤러:
9 다이 솔레노이드 밸브 설치 시스템: 10개
5. 옵션 액세서리
1. 하사점 검출기
2. 퀵 다이 클램핑 장치
3. 안전문
4. 기타
호스트 정방향/역방향 장치
유압 슬라이드 잠금 장치
윤활유 냉각 사이클 기계
이탈리아 OMPI 통합 클러치 브레이크
독립형 전기 제어 상자
작업 상자
작업등
메인 모터 주파수 변환 제어
